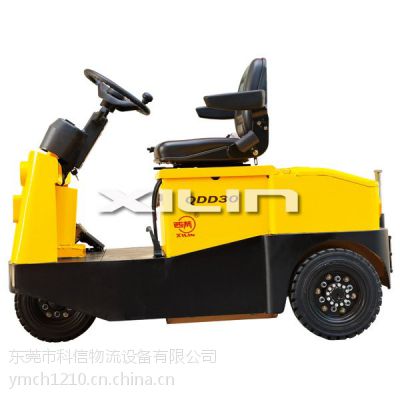

| 加工定制：是 | 型号：QDD20／30／50／60 | 品牌：西林 |
| 载重能力：2000-10000 |
安全、高效设计
■多功能显示仪表具有电量显示、故障代码显示、工作时间累计显示；
■手动制动和液压制动结合，提高车子的安全性能；
■无级变速控制；
■可调方向盘和座椅适应不同高度的驾驶员；
■牵引车和挂车之间挂摘方便，挂摘时有导向和对准位置的点动功能；
■操作简单、方便；
■噪音低。
结构优化设计
■H型驱动桥，使车辆运行具有很好的稳定性；
■蓄电池低放设计大大降低重心；
■转向桥有自动回位功能，使操作更方便。
易维护设计
■CANbus技术大大简化了线路，提高了电器的可靠性；
■后盖方便装卸，对部件（驱动齿轮、油管、加速器、电控等）可方便地进行维修和零部件的更换。
1KG=2.205LB 1INCH=25.40MM
型号 |
| QDD20 | QDD30 | QDD50 | QDD60 | QDD100 |
驱动方式 |
| 电动 | 电动 | 电动 | 电动 | 电动 |
驾驶方式 |
| 坐驾 | 坐驾 | 坐驾 | 坐驾 | 坐驾 |
额定牵引重量（60分钟额定值） | kg | 2000 | 3000 | 5000 | 6000 | 10000 |
额定牵引力（60分钟额定值） | N/kg | 500/50 | 750/75 | 1250/125 | 1500/150 | 500/50 |
牵引力（5分钟额定值） | N/kg | 2000/200 | 3000/300 | 5000/500 | 6000/600 | 10000/100 |
挂钩中心离地高度 | h1/h2(mm) | 280/350 | 280/350 | 280/350 | 280/350 | 320/400 |
自重（含蓄电池） | kg | 930 | 980 | 1160 | 1280 | 1160 |
前轴负荷 | kg | 330 | 350 | 410 | 450 | 750 |
后轴负荷 | kg | 600 | 630 | 750 | 830 | 1440 |
轮胎数前轮/后轮 | X=驱动轮 | 1/2X | 1/2X | 1/2X | 1/2X | 2/2X |
轮胎尺寸-前轮 | 弹性实心胎 | 15*4 1/2 -8 | 15*4 1/2 -8 | 15*4 1/2 -8 | 15*4 1/2 -8 | 5.00-8-10PR |
轮胎尺寸-后轮 | 弹性实心胎 | 15*4 1/2 -8 | 15*4 1/2 -8 | 4.00-8 | 4.00-8 | 6.5-10-12PR |
轴距 | L1(mm) | 1170 | 1170 | 1280 | 1280 | 1320 |
后悬距 | L2(mm) | 350 | 350 | 450 | 450 | 600 |
轮距-前轮 | W2(mm) | 0 | 0 | 0 | 0 | 920 |
轮距-后轮 | W1(mm) | 860 | 860 | 946 | 946 | 970 |
座椅高度 | h3(mm) | 850 | 850 | 910 | 910 | 1050 |
总长 | L（mm） | 1720 | 1720 | 1940 | 1940 | 2485 |
总宽 | W(mm) | 970 | 970 | 1100 | 1100 | 1160 |
总高 | h(mm) | 1250 | 1250 | 1250 | 1250 | 1480 |
接近角α1 | ° | ≥45° | ≥45° | ≥45° | ≥45° | ≥38° |
离去角α2 | ° | ≥40° | ≥40° | ≥40° | ≥40° | ≥30° |
最小离地高度 | X(mm) | 100 | 100 | 100 | 100 | 138 |
外缘最小转弯半径 | Wa(mm) | 1519 | 1519 | 1650 | 1650 | 2200 |
爬坡度满载 | % | 6 | 6 | 6 | 6 | 6 |
爬坡度空载 | % | 15 | 15 | 15 | 15 | 15 |
刹车 |
| 机械、液压 | ||||
行走控制 |
| 晶体管无级调速 | ||||
平均噪音 | dB(A) | 68 | 68 | 68 | 68 | 68 |
牵引栓 |
| 插销 | 插销 | 插销 | 插销 | 插销 |
